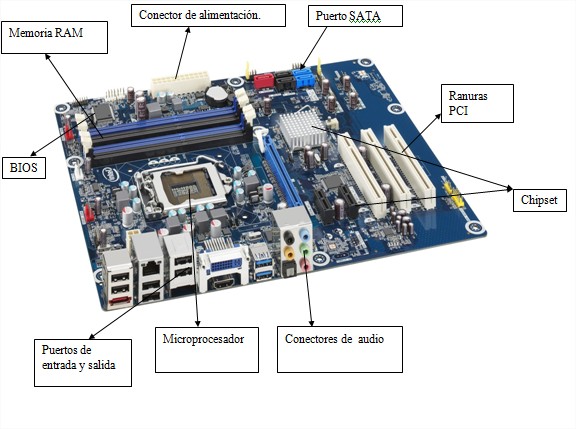

COMPONENTES DE LA PLACA BASE.
SOCKET.
El zócalo (socket) de CPU es un receptáculo que encastra el microprocesador y lo conecta con el resto de componentes a través del bus frontal de la placa base.
Si la placa madre dispone de un único zócalo para microprocesador, se denomina monoprocesador. En cambio, si dispone de dos o más zócalos, se denomina placa multiprocesador.
CONECTORES EXTERNOS.
Son conectores para dispositivos periféricos externos como el teclado, ratón, impresora, etc..
Sistema básico de entrada-salida o BIOS.
Es un pequeño chip que se activa cuando pulsas el botón de encendido, su función es arrancar el PC. El propósito fundamental del BIOS es iniciar y probar el hardware del sistema y cargar un gestor de arranque o un sistema operativo desde un dispositivo de almacenamiento de datos. Además, el BIOS provee una capa de abstracción para el hardware
Una de las formas de resetear la BIOS en el sistemas es:
> Quitando la pila CMOS de la placa base.
> Cargando en la BIOS la configuración por defecto
> Reiniciando el jumper posicionandolo en los otros dos pines que tiene el conector.
RANURA MEMORIA.
Las placas bases constan de ranuras (slots) de memoria de acceso aleatorio, su número es de 2 a 6 ranuras en una misma placa base común. En ellas se insertan dichas memorias del tipo conveniente dependiendo de la velocidad, capacidad y fabricante requeridos según la compatibilidad de cada placa base y la CPU.
RANURA PCI.
Son ranuras de entrada/salida de tercera generación con alta velocidad, desarrolladas en un principio por Intel en 2004 con el nombre de Arapahoe.PCI Express está pensado para ser usado solo como bus local.
RANURA AGP.
Conecta directamente la tarjeta gráfica con el Northbridge y, por tanto, tiene una velocidad de acceso a la memoria y al procesador muy superior a la de las tarjetas PCI
CHIPSET
Es el conjunto de circuitos integrados diseñados con base en la arquitectura de un procesador. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc...
CHIPSET NORTE.
Chipset norte (northbridge). Gestiona la interconexión entre el microprocesador, la memoria RAM y la unidad de procesamiento gráfico. Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express, memoria RAM, vídeo integrado (dependiendo de la placa) y Southbridge. Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express.
CHIPSET SUR.
Se encarga básicamente de controlar y coordinar los diferentes dispositivos de entrada y salida a la placa base.
ATX - Conector principal de alimentación .
Este conector de la bateria a la placa base se estandarizó con el formato ATX en 1996, y viene definido por 20 pines con forma determinada para que no sea posible conectarlo en sentido inverso. ATX - Conector principal de alimentación 24 Pines( 20 pines + 4 pines); después se crearon los conectores de 24 y 20 +4 pines para la placa base (son los mas modernos) en el encontramos un bloque completo o con los 3 pines extra por separado.
CONECTOR SATA.
Es una interfaz de bus de computadoras para la transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como la unidad de disco duro, lectora y grabadora de discos ópticos.
CONECTOR DISQUETERA.
Es un conector de 34 pines cuya función es la de conectar la placa base con la disquetera.
CONECTORES DISCO IDE.
Son conectores de 40 pines encargados de conectar la placa base con los distintos dispositivos de memoria (disco duro, CD-ROM, DVD..). A cada conector IDE, normalmente dos, pueden conectarse dos unidades IDE.
PUNTOS DE ANCLAJE A LA CAJA.
Como su nombre lo indica, son los puntos por donde se unen a la caja.
PILA.
Este elemento permite que cada vez que encendemos la computadora, la configuración de arranque siempre se encuentre disponible.
JUMPER.
Es un elemento que permite cerrar el circuito eléctrico del que forma parte dos conexiones, esto puede hacerse mediante soldadura.
